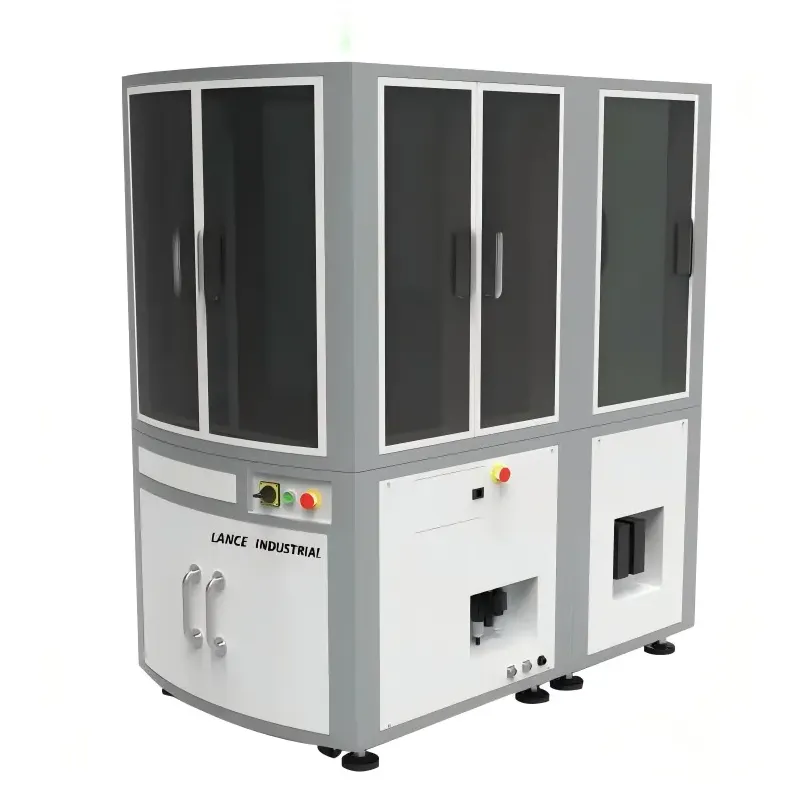

Стандартная автоматическая машина визуального контроля CCD

LANCE INDUSTRIAl — производитель, поставщик и новатор промышленных решений в Китае. Стандартная автоматическая машина визуального контроля CCD — это высокоточное автоматизированное решение для контроля качества, разработанное для производителей, стремящихся устранить дефекты в прецизионных компонентах.

Отправить запрос

Описание продукта

LANCE INDUSTRIAl является профессиональным производителем и поставщиком автоматических машин визуального контроля CCD в Китае. Стандартная автоматическая машина визуального контроля CCD сочетает в себе передовую технологию машинного зрения с мощной механической автоматизацией для обнаружения различных размеров, дефектов поверхности и целостности материала в различных отраслях промышленности. Заменяя ручной контроль анализом на основе искусственного интеллекта, эта система обеспечивает постоянную точность, одновременно значительно сокращая затраты на рабочую силу и время простоя производства. Мы устраняем разрыв между проектированием и исполнением, гарантируя, что передовые технологии легко интегрируются в ваш рабочий процесс.

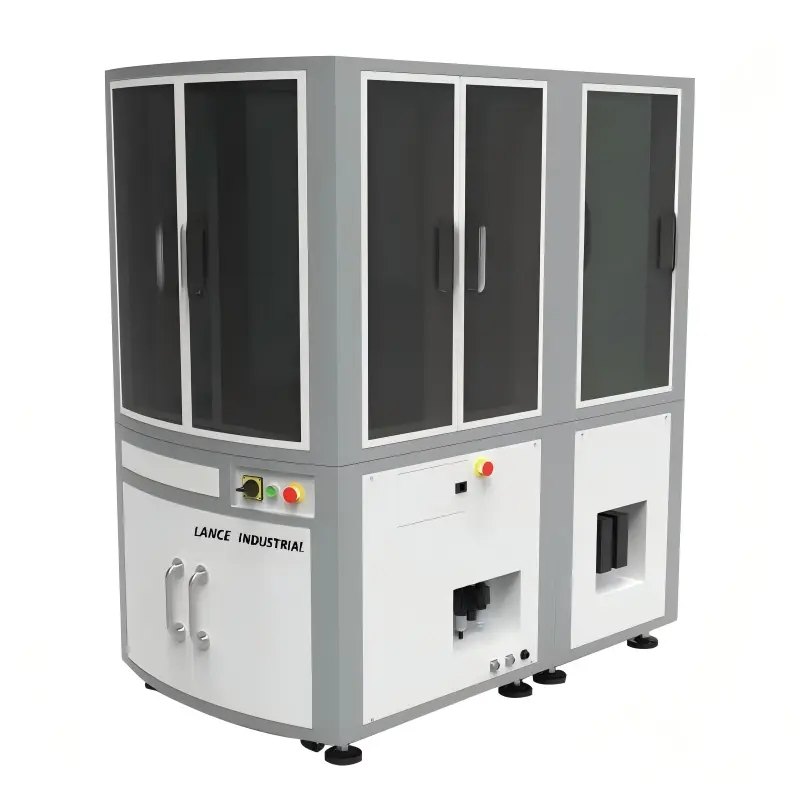

Standard Ccd Automatic Visual Inspection Machine

Вас беспокоят эти проблемы?‌
Визуальный осмотр затруднен‌	Требования к проверке сложны	Технические навыки отсутствуют	Затраты на рабочую силу слишком высоки

Параметр продукта

Параметр	Спецификация
Точность контроля	До 1 мкм (0,001 мм) (настраивается до 0,003 мм для критически важных применений)
Скорость проверки	200-1200 штук в минуту (регулируется в зависимости от размера/сложности продукта)
Точность	99,99% (снижение количества ложных срабатываний/отрицательных результатов благодаря алгоритмам обучения ИИ)
Совместимые материалы	Резина, металл (нержавеющая сталь, алюминий), пластик, стекло и композитные материалы.
Типы обнаруженных дефектов	Отклонения по длине/высоте/диаметру, смешанные материалы, деформация, заусенцы, черные точки, царапины.
Механизм подачи	Вибрационная чаша, конвейерная лента или роботизированный манипулятор (настраиваемый)
Источник питания	220 В переменного тока, 50/60 Гц (совместимо с мировыми стандартами)
Размеры (Д×Ш×В)	800 мм × 600 мм × 1200 мм (стандартно; настраивается в зависимости от пространственных ограничений)
Масса	~150 кг (зависит от конфигурации)

Особенности продукта и применение

Наша система: профессиональный интегратор машинного зрения‌
«Глубокое обучение искусственного интеллекта»	«Визуальное выравнивание»:	3D-неупорядоченный захват
Собственные алгоритмы с высокой точностью обнаруживают крошечные изъяны, дефекты, царапины и морщины.	Быстрое и точное позиционирование с обратной связью (точность микрометра), настраиваемая.	Выбор точки захвата с помощью искусственного интеллекта для разнообразных неупорядоченных сценариев.
‌Осмотр внешнего вида и размеров	«Визуальный осмотр»	Другие потребности
Автоматизированная проверка производственной линии (размер, внешний вид, цвет, положение) с учетом потребностей.	Машина заменяет ручные проверки на выявление дефектов, царапин и т.п.	Предлагает бесплатные индивидуальные решения/консультации по требованиям машинного зрения. Связаться с нами.

Приложения:‌

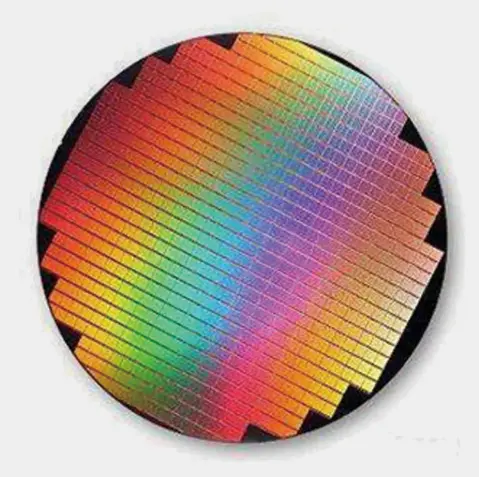

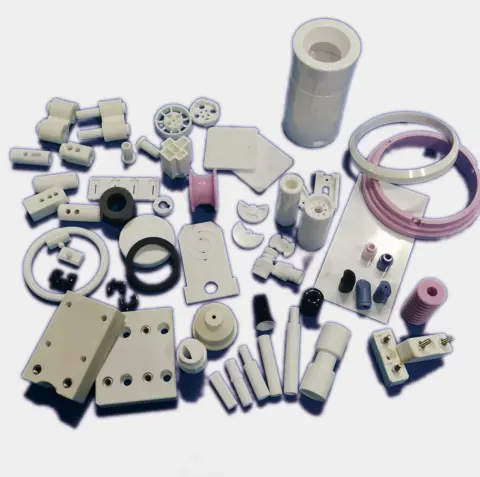

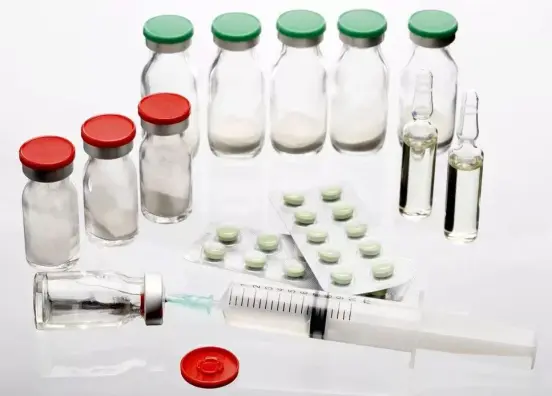

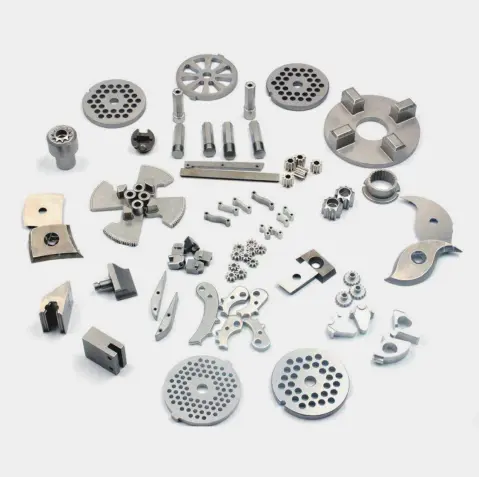

Стандартная автоматическая машина визуального контроля CCD, основанная на зрелых технологиях машинного зрения и автоматизации, обеспечивает стабильное и надежное решение для полного контроля качества при производстве прецизионных компонентов, охватывающее сценарии обнаружения с высокими требованиями в различных отраслях. В секторе производства электроники он может проводить проверку царапин, перекосов и отклонений размеров на небольших компонентах, таких как разъемы и кнопки мобильных телефонов, обеспечивая точность сборки продуктов 3C; в разделе автомобильных компонентов он может точно проверять резьбу винтов, деформацию резиновых уплотнений и дефекты уплотнения компонентов, соответствующие строгим стандартам надежности автомобильной промышленности; при производстве медицинского оборудования он может обеспечить проверку точности размеров хирургических инструментов и определение целостности стерильной упаковки в соответствии с требованиями медицинской промышленности; в секторе потребительских товаров он может эффективно выявлять поверхностные дефекты и дефекты сборки таких продуктов, как пластиковые корпуса бытовой техники и металлические крепления; в области промышленных компонентов общего назначения он может выполнять сортировку смешанных материалов и проверку внешних дефектов подшипников, шестерен и прокладок, заменяя ручной труд для достижения крупномасштабного и стабильного контроля качества.

Standard Ccd Automatic Visual Inspection Machine

Детали производства

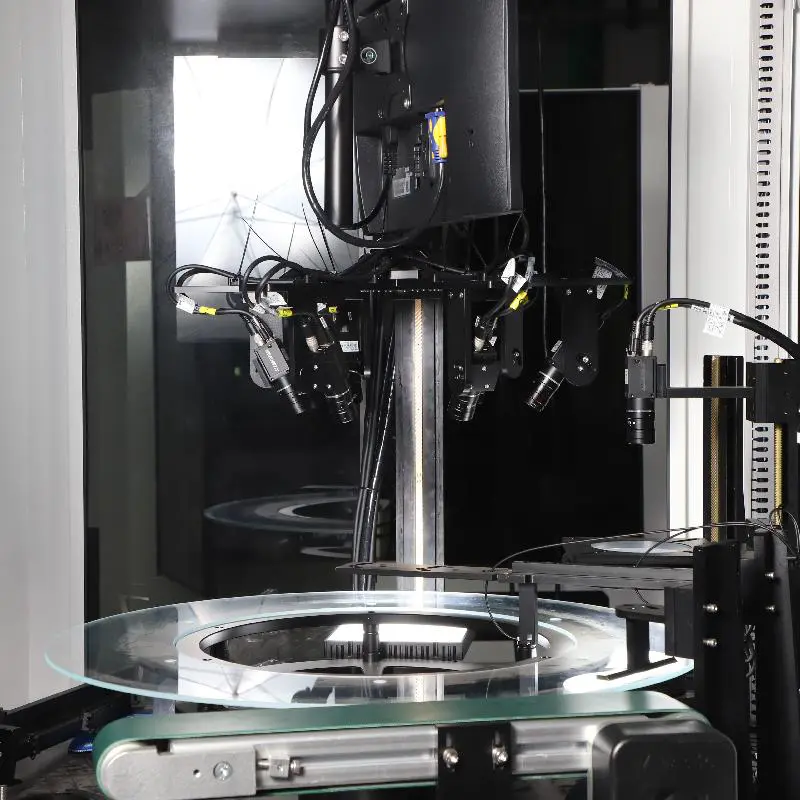

Стандартная машина автоматического визуального контроля CCD может достигать точности обнаружения сердцевины 1 мкм (0,001 мм), а в ключевых сценариях ее можно настроить на 0,003 мм. Скорость обнаружения колеблется от 200 до 1200 штук в минуту. Его можно гибко настраивать в зависимости от размера и сложности продукта, обеспечивая баланс между эффективностью и точностью. Вся машина использует разнообразные методы загрузки, такие как вибрационные диски, конвейерные ленты или механические рычаги, подходящие для различных форм и хрупких деталей. Заготовки плавно транспортируются через стеклянные поворотные столы или линейные конвейерные ленты в сочетании с антивибрационными конструкциями и кольцеобразными светодиодными фонарями, обеспечивающими четкое изображение во время высокоскоростной работы.

Оснащенный промышленной камерой с разрешением 5 миллионов пикселей и собственными визуальными алгоритмами, он может точно выявлять дефекты, такие как отклонения размера, путаница, деформации, заусенцы, черные пятна, царапины и т. д. Благодаря логическому управлению пневматическими приводами ПЛК он может точно удалять дефектные продукты и плавно отправлять качественную продукцию на следующий процесс. В оборудовании используется универсальный источник питания переменного тока напряжением 220 В, стандартные размеры 800 × 600 × 1200 мм и вес около 150 кг. Его можно настроить в соответствии с пространством на объекте, чтобы удовлетворить требования к развертыванию различных производственных сред. Обладая стабильной производительностью и высокой экономической эффективностью, он помогает предприятиям снизить затраты на рабочую силу и повысить производительность.

Standard Ccd Automatic Visual Inspection Machine

Стеклянная пластина вертушки

‌Этап анализа данных

Столешница

Этап захвата изображения

Этап кормления

Вибрирующая пластина

Тестовые случаи
	Механизм Содержание и требования контроля: Область контроля заготовки: Визуальный осмотр шестерен диаметром 6 мм. Объекты проверки: отсутствие зубов, пятна, повреждения. 1: внешний вид снизу, отсутствие зубов 2: отличный внешний вид, отсутствие зубов
	Прокладка Тестирование контента и требований Проверка площади заготовки: Образец общей высотой 0,37 мм и диаметром 2,45 мм. Предметы проверки: 1: Проверка нижней части на наличие грязи, сколов и утечек серебра. 2: Верхняя проверка на наличие дефицита серебра, грязи и поломок.
	вафля Определить область заготовки: Внешний вид и проверка размеров образца размером 1,44 мм (длина) x 1,43 мм (ширина) x 1,65 мм (высота). Объекты проверки: повреждения, трещины, пористость, плохой слой никеля.
	Индуктивность Проверка площади заготовки: проверка внешнего вида нижней части, внешнего вида верхней части и размеров образцов индуктора. Объекты контроля: повреждения, зазоры, размеры.
